次氯酸鈉發生器是通過電解稀鹽水產生次氯酸鈉溶液的裝置，是由溶液配鹽系統、電解電極總成、整流電源、自動控制系統等部分組成，制成的純凈次氯酸鈉溶液是一種強氧化劑，具有很強的殺菌、漂白效果，是目前應用最廣泛的一種消毒劑。

        反應原理：NaCL+H2O+電→NaCLO+H2↑

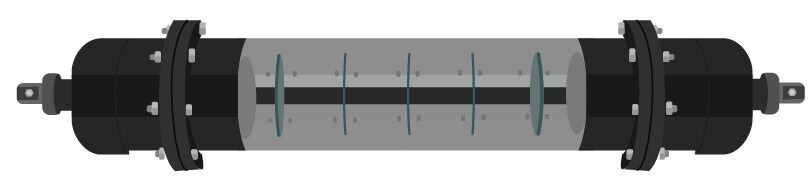

        核心裝置是連續生產的管式電解槽裝置：

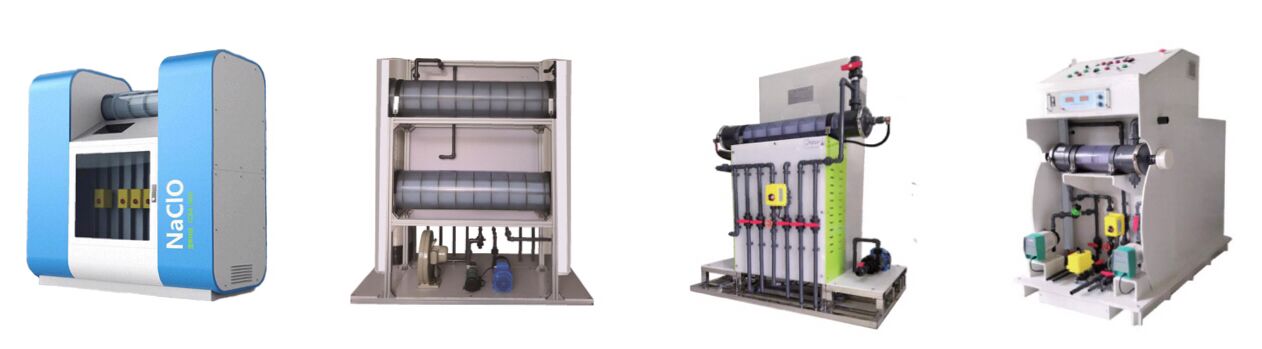

        CQCL-WL全自動次氯酸鈉發生器是產量大于1000g/h以上的成套設備，由于產量大，鹽耗量和電耗量都較大，成套設備包括溶鹽配鹽系統、動力供電控制系統、電解電源系統、軟水系統、排氫系統、成品存貯及投加系統、自動酸洗和PLC控制系統。

主要特點

● 采用多介質過濾+軟化水裝置，軟水用于電解用水和溶鹽用水，延長電極片的使用壽命提高電解效率。

● 安全的排氫裝置，配套排氫風機。

● 儲鹽溶鹽池設計方式，溶鹽池通過超聲波液位計自動補充軟水，保證長期不間斷供應飽和鹽水。

● 供水配水投加均采用電動球閥控制，精確保障各部分的用水量。

● 電解用飽和鹽水由鹽水計量泵精確控制，電解軟水用的流量計可以高位限制低位報警。

● 設用水壓、電解溫度、高中低液位報警及聯動控制。

● 設有PLC柜進行自動化控制。

● 出廠水的余氯信號輸入到PLC控制器，采用余氯反饋?zhàn)詣?dòng)控制方式精確控制投加計量泵的投加量，保障出廠水的水質符合國家飲用水標準。

主要用途

● 廣泛應用于中大型自來水廠、污水處理廠、電廠、中水回用消毒。

原料消耗

● 生產1克有效氯消耗鹽4g，電4度。

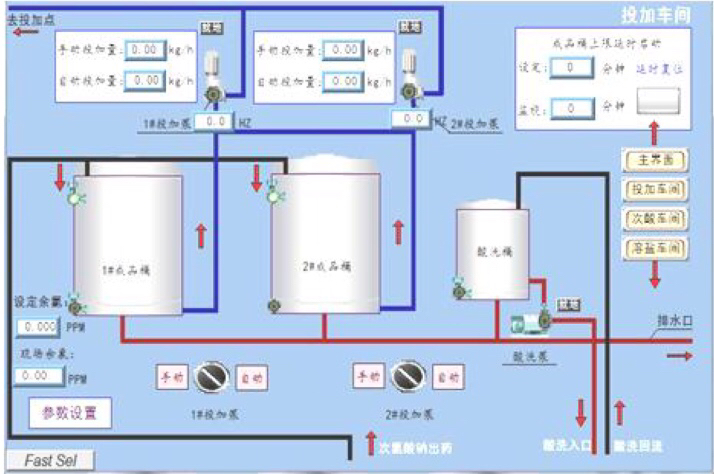

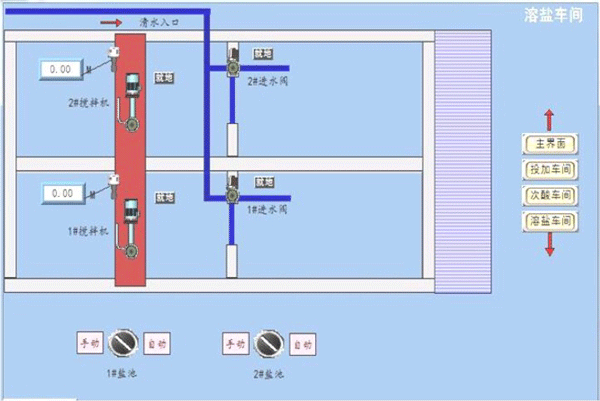

先進的PLC全自動控制

        次氯酸鈉發生器通過PLC控制，采用我司具有自主知識產權的次氯酸鈉發生器控制軟件，可以實現自動溶鹽、自動補水、主機按照要求自動開停、自動定期酸洗、自動實現余氯反饋保障出廠水水質的全自動化控制功能，完全實現無人操作。

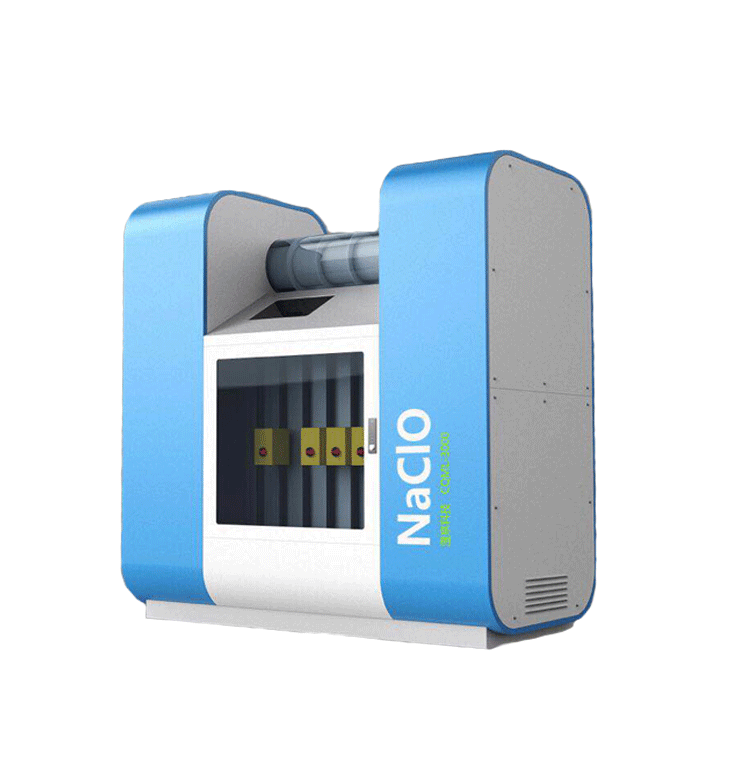

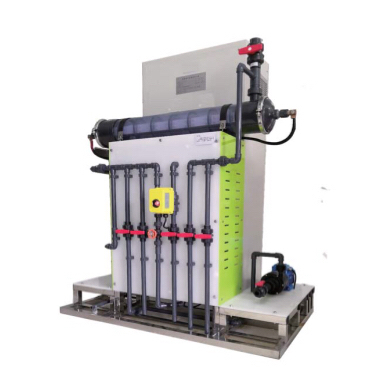

一體式CQCL-WL型次氯酸鈉發生器

        CQCL-WL一體式次氯酸鈉發生器主要組成：溶鹽箱、鹽水供應計量泵、電解槽、高頻電解電源控制柜、儲液箱、計量泵投加系統等組成。



主要特點

● 所有設備一體式成型，美觀大方

● 操作簡單，維護方便，性價比高

● 最大生產量可達800g/h，適用于小型水廠消毒處理

● 鹽水直接稀釋到3-4%濃度，鹽水計量泵精確控制

● 設有溫度、液位、壓力報警，內部聯動

● 成品次氯酸鈉溶液直接計量泵投加，可以精確控制



主要用途

●  小型自來水廠、醫院污水、游泳池等消毒，工業廢水脫色。



原料消耗

● 生產1克有效氯消耗工業鹽4g，電4度。

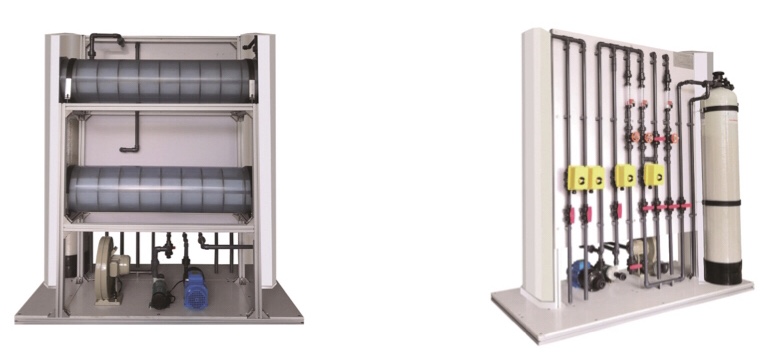

  分體式CQCL-WL型次氯酸鈉發生器

        CQCL-WL系列分體式半自動次氯酸鈉發生器，采用獨特的模塊組合結構設計思維，簡潔操作界面設計，方便用戶快速掌握，其模塊化的設計，也極易的方便日后維護，降低維護成本。

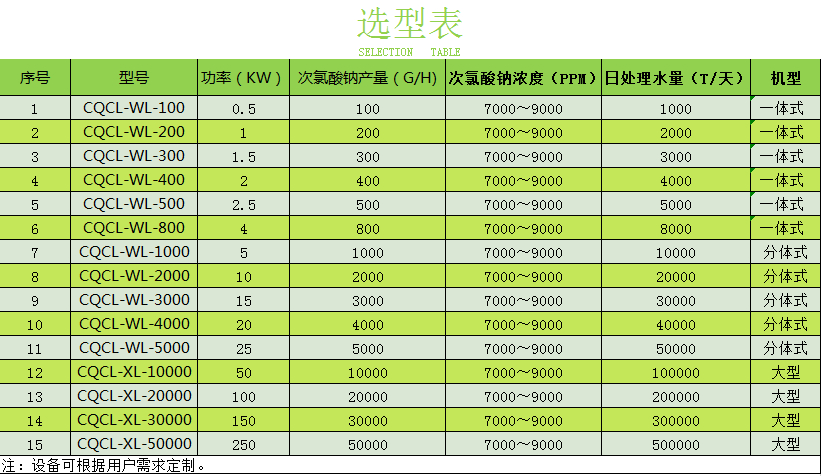

產品參數

水處理量：5000~60000立方/日；

電耗：≤4.0KW/(KG有效氯）；

鹽耗：≤3.0KG/(KG有效氯）；

次氯酸鈉濃度：7000PPM~9000PPM；

設備組成：分體式集成結構，系統集成了溶鹽箱、過濾、稀釋、電解槽、控制柜、整流電源、投加等裝置；

可選項：PLC全自動控制、排氫風機、軟水器；

耗材：不含碘鹽和電，安全可靠；

應用領域：中、大型自來水廠、污水處理廠、電廠、中水回用消毒。







大型CQCL-WL次氯酸鈉發生器

    大型次氯酸鈉發生器，其是基于分體式基礎上研制的，采用模塊化設計思維，以滿足不同客戶選型和配備需求，據不同的現場情況進行選擇配備；同時還有手動和全自動兩種款式可選，全自動將配備先進的PLC控制和人機界（HMI）提供友好的用戶訪問操作，同時具有余氯檢測反饋實現全自動精確控制投加自動補水，自動酸洗，自動控制生產等功能；支持以太網和RS485等通訊協議；可擴展云監控管理系統，實現客戶端程序遠程實時監控、調試、故障排除，參數設置，程序修改，隨時隨地提供保障服務。

產品參數

水處理量：50000~500000噸/日；

電耗：≤4.0KW/(KG有效氯)；

鹽耗：≤3.0KG/(KG有效氯)；

次氯酸鈉濃度：7000PPM~9000PPM；

設備組成：模塊化集成結構，系統集成了溶鹽箱、過濾、稀釋、酸洗、電解槽、排氫、 冷卻、控制柜、整流電源、成品儲存及投加等裝置；

可選項：PLC全自動控制、云監控管理系統、軟水器；

耗材：不含碘鹽和電，安全可靠；

應用領域：中、大型自來水廠、污水處理廠、電廠、中水回用消毒。

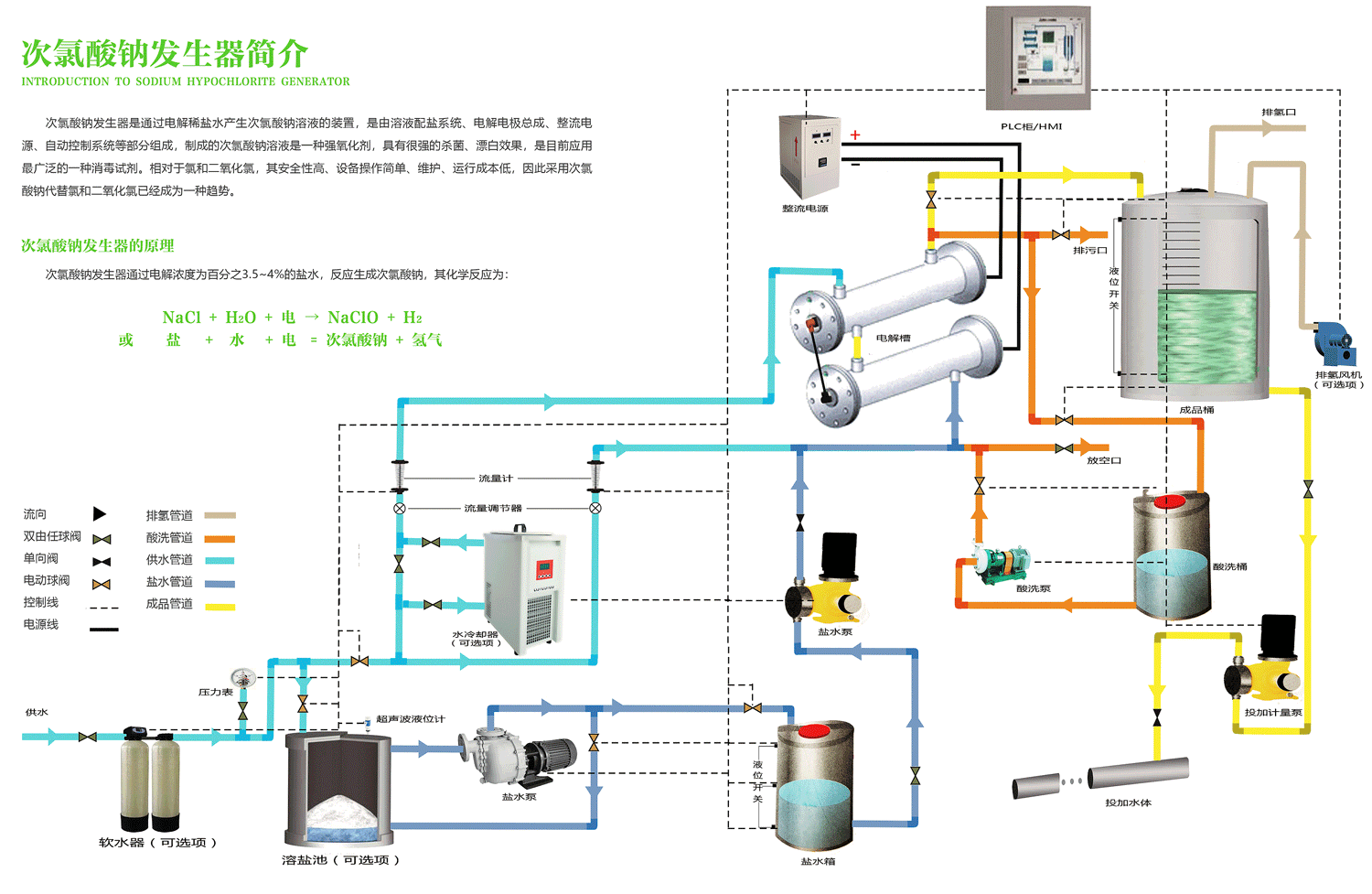

工藝流程圖
